Jak najít nulu na webu?
Při provádění elektroinstalačních prací, stejně jako při instalaci lustru nebo zásuvky, může mít člověk otázku, jak určit fázi, nulu a uzemnění vodičů v místě instalace?
Vodiče, které vyžadují určení fáze, země a nuly
Je docela možné určit zem, fázi a nulu v elektrickém vedení nezávisle a bez použití specializovaných měřicích přístrojů. Dále si představíme nejjednodušší, nejdostupnější a zároveň bezpečné způsoby provedení tohoto úkolu. Ve skutečnosti neexistuje tolik metod pro určení fáze a nuly ve vývodu. K rozlišení účelu vodičů často stačí znát normu pro značení vodičů pomocí barev. Samozřejmě, hodně bude záviset na cílech a cílech osoby.
Barevné značení
Nejjednodušší metodou pro určení fáze, nulového vodiče a uzemnění vodičů je kontrola barevného označení. U nás je přijata norma, která by se měla dodržovat. V moderních drátech mají všechna jádra specifickou barvu. Budete muset zjistit, kterému odstínu odpovídá funkce drátu, který vás zajímá, abyste pak mohli přistoupit přímo k instalaci.
Často stačí porozumět vlastnostem barevného značení, abychom se s tímto úkolem vyrovnali. To platí zejména pro instalaci v novostavbách a také v místech, kde se používají nové elektrické rozvody. Je důležité, aby jeho instalaci prováděli odborníci ve vysoké kvalitě s ohledem na současné normy a normy. Pak bude stačit věnovat pozornost odstínům vodičů, abyste pochopili, jakou funkci v systému plní.
Jakou barvou jsou označeny prameny drátu?
U nás se stejně jako v evropských zemích používá norma IEC 60446 2004. Je to on, kdo přísně reguluje barevné značení elektrických vodičů.
Pro elektrickou síť v bytech jsou relevantní následující možnosti:
- Neutrální nebo pracovní nula – drát může být natřen modro-bílou nebo modrou.
- Fáze – jakékoliv jiné odstíny, jako bílá, černá, červená a další.
- Ochranná nula, nazývaná také uzemnění, je žlutozelený vodič.
Nyní bude snazší pochopit, jak určit, kde je fáze ve vývodu. K tomu nepotřebujete přítomnost nebo použití speciálních zařízení, stačí znát standard označování. To platí pro mnoho situací, ale existují výjimky, jako jsou vodiče k vypínačům a vypínačům. To je vysvětleno zcela odlišným provozním schématem tohoto zařízení.
Jak nezávisle určit fázi, nulu a uzemnění vodičů?
Stojí za to okamžitě zvážit algoritmus, jak určit fázi v zásuvce, protože to je nejpohodlnější. K tomuto účelu můžete použít multimetr, protože je to nejúspěšnější možnost. Pokud zařízení není po ruce, budete muset zvážit jiné způsoby provedení tohoto úkolu.
Postup pro určení fáze pomocí indikačního šroubováku
Je velmi snadné najít fázový vodič pomocí indikačního šroubováku. Tento nástroj je nezbytný pro každého člověka, který alespoň občas opravuje elektrická zařízení v obytné oblasti. Nezáleží na tom, zda se jedná o kompletní instalaci elektroinstalace nebo jednoduchou výměnu zásuvek, vypínačů či svítidel. V každém případě se bez tohoto nástroje bude docela obtížné obejít.
Indikátorový šroubovák funguje jednoduše. Proud prochází hrotem tohoto nástroje a způsobuje rozsvícení LED diody. K práci potřebujete hladký průběh zavírání v druhém kontaktním obvodu (je umístěn na rukojeti). K tomu se člověk musí dotknout konce šroubováku prstem. Proud procházející nástrojem není pro lidi nebezpečný, takže se není třeba obávat možných rizik.
Samotná svítící žárovka indikuje přítomnost napětí. Tato metoda umožňuje určit, zda je vodič fázový.
Použití výstražného světla
Testovací lampa umožňuje určit fázi, nulový vodič a zem v zásuvce. Tuto metodu nelze nazvat jednoduchou a rychlou, vyžaduje také opatrnost od osoby, ale zároveň zaručuje nejpřesnější výsledek.
Měli byste podrobně porozumět postupu pro stanovení fáze, nuly a uzemnění pomocí zkušební lampy. K tomu musí být vodiče lampy připojeny k těm vodičům, které vyžadují identifikaci. Když lampa určí fázový vodič mezi dvěma vodiči, bude možné pouze zjistit, zda existuje fáze nebo ne. V tomto případě nebude možné objasnit, který ze dvou vodičů je fázový.
Když se zařízení rozsvítí při připojování vodičů lampy ke konkrétním vodičům, znamená to, že jeden z vodičů je fázový a druhý je pravděpodobně nulový. Pokud se lampa nerozsvítí, pak neexistuje žádná fáze nebo nula.
Je nutné změnit polohu jednoho z kontaktů lampy a zde jsou možné následující možnosti:
- Lampa se nerozsvítí (pokud existuje proudový chránič nebo jistič vedení, mohou také fungovat) – zbývající nepoužitý vodič je fázový a testovaný vodič je pracovní nula nebo zem.
- Po změně polohy kontrolka krátce zabliká, ale okamžitě se spustí proudový chránič nebo diferenciální jistič (pokud je k dispozici). To znamená, že volný vodič je neutrální. V tomto případě se testuje zemnící nebo fázový vodič.
- Když se pro vedení nepoužívá proudový chránič nebo diferenciální jistič a kontrolka svítí ve dvou polohách. Pro objasnění, který vodič je nulový a který zemní, stačí odpojit vstupní kabel od ochranné nulové svorky v panelu měření a rozvodu energie. Poté je třeba stejným způsobem zkontrolovat každé z jader. Vylučovací metodou lze v poloze, kdy lampa nesvítí, určit půdu.
Všechny výše uvedené metody vám umožní určit fázi a další vodiče v zásuvce. Znalost jejich účelu je důležitá při provádění elektrických prací, protože na tom závisí výsledek provedené práce. Zároveň nesmíte zapomínat na preventivní opatření a pečlivě provádět každou z kontrol. Pokud nemůžete přesně určit uzemnění, pracovní nulu a fázi, pak je lepší kontaktovat odborníka a pověřit ho tímto úkolem.
Mnoho elektrických spotřebičů vyžaduje správnou polaritu. Nejsou to jen výkonní spotřebiče elektřiny, jako je myčka nebo elektrická trouba, ale také nám známé spínače pro zapínání/vypínání světel. Dokonce i připojení spínače s otevíratelnou nulou místo fáze může způsobit úraz elektrickým proudem.
Stabilní a bezpečný provoz elektrických spotřebičů je možný pouze při správném zapojení. Chcete-li to provést, musíte určit, který z vodičů je fázový, nulový a zemní. V tomto článku se podrobně podíváme na způsoby, jak toho dosáhnout bezpečně pomocí dostupných nástrojů, a také prozkoumáme, zda je možné určit fázové chování bez nástrojů.
Bezpečnost především!
Lidský život a zdraví jsou největší hodnotou. Než začnete pracovat s elektrickým zařízením, měli byste se proto ujistit, že všechny nástroje jsou v dobrém provozním stavu: pouzdra nejsou poškozená, izolace není zlomená nebo poškozená, sondy nejsou uvolněné a jejich pouzdra nejsou zlomená.
Při práci pod napětím se nedotýkejte oblastí bez izolace na nářadí a vodičích!
Máte-li sebemenší pochybnosti o správnosti svého jednání, přestaňte pracovat a obraťte se na profesionála – ochráníte tím sebe, stejně jako své okolí, před možným úrazem elektrickým proudem.
Jak určit nulu a fázi pomocí indikačního šroubováku
Jedním z nejjednodušších způsobů, jak identifikovat fázi a nulu, je práce s indikačním šroubovákem. Tento nástroj je cenově dostupný a snadno se používá. Podívejme se blíže na jeho zařízení, abychom pochopili princip fungování.
Toto zařízení se skládá z rukojeti a kovového hrotu, z nichž většina je pokryta izolací. Uvnitř průhledné rukojeti je rezistor a neonová lampa a na konci je druhý kontakt.
Při práci s indikačním šroubovákem by se jeho hrot měl dotýkat zkoumaného prvku a osoba by se měla dotknout druhého kontaktu. Kapacita a odpor lidského těla zde působí jako součásti obvodu: pokud je v obvodu napětí, žárovka začne svítit.

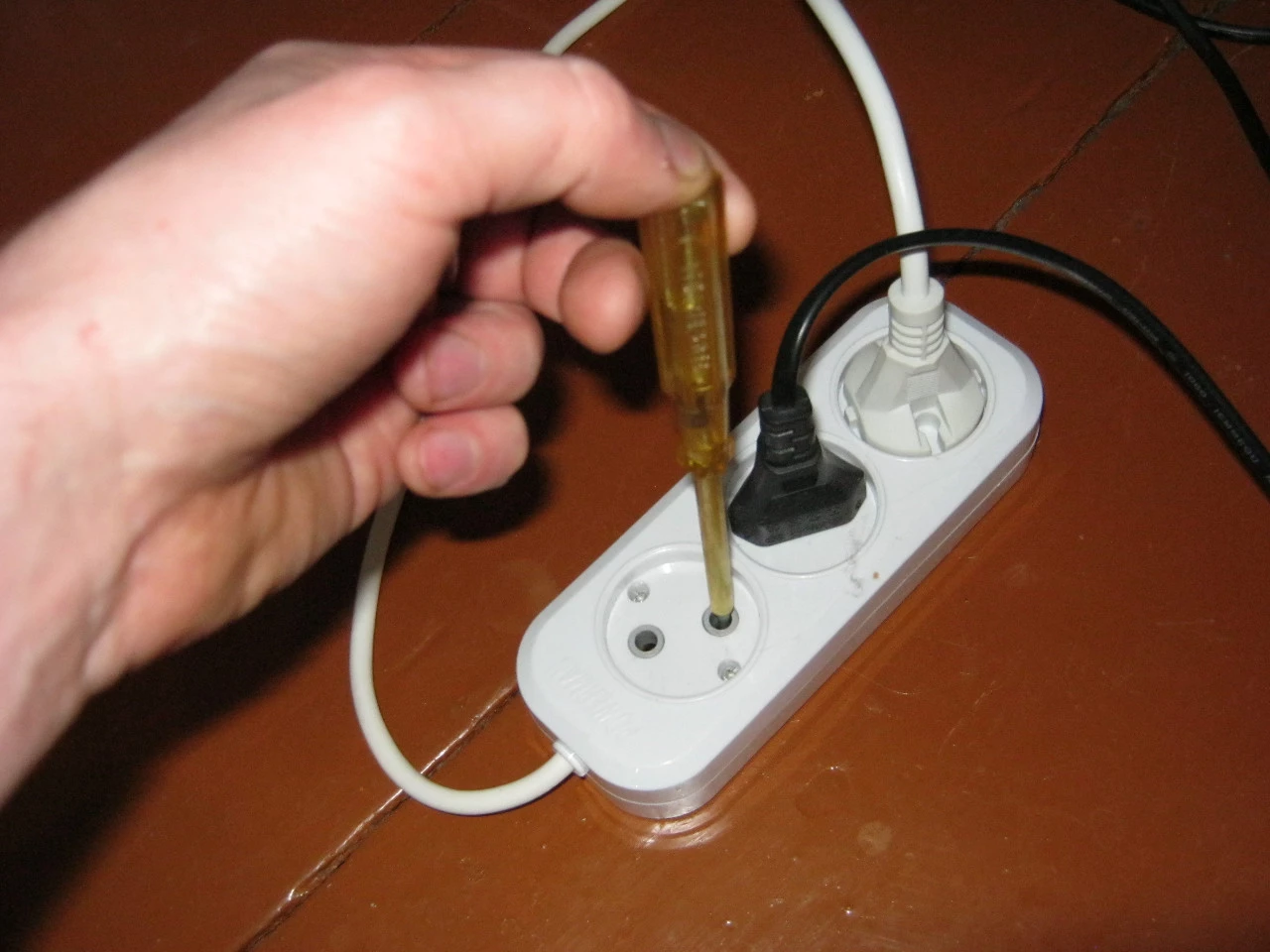

Pro určení fáze a nuly pomocí indikačního šroubováku stačí nejprve se dotknout jednoho a poté druhého neizolovaného konce vodiče nebo otvoru zásuvky. Pokud je v testovaném prvku napětí, kontrolka se rozsvítí. Tento jev odpovídá fázovému vodiči. Pokud není žádná záře, pak máme neutrální nebo zemnící kabel.
Jak určit fázi a nulu pomocí multimetru
Pomocí indikačního šroubováku jsme mohli určit pouze přítomnost napětí. Pomocí testeru můžeme vidět určité indikátory zobrazené na monitoru. Určení pracovních, uzemňovacích a nulových pracovních prvků pomocí multimetru probíhá podle podobného scénáře (jako u šroubováku). Jedná se ale o složitější zařízení, takže při nastavování jeho režimů je třeba být maximálně opatrní. Pokud je místo režimu voltmetru nastaven režim ampérmetru, můžete utrpět značný elektrický šok.
Přepínač zařízení tedy nastavíme do režimu střídavého voltmetru „~“ a nastavíme limit měření nad očekávané napětí v síti. Před zahájením práce se musíte ujistit, že multimetr funguje správně. Chcete-li to provést, musíte změřit střídavé napětí v pracovní zásuvce a zkontrolovat získané hodnoty. Poté můžete začít určovat fázi ve studovaném objektu. Jednou z elektrických sond se dotkneme zkoumaného prvku a mezi dvěma prsty stiskneme kontaktní část druhé elektrické sondy. Pokud obrazovka zobrazuje jakoukoli hodnotu výrazně odlišnou od nuly (blízko jmenovitého napětí v síti), pak máme funkční vodič, ale pokud je nulový nebo velmi nízký (až několik desítek voltů), pak je to nulový vodič nebo zemnícího vodiče.
Jak určit fázi a nulu bez přístrojů
Jediným možným způsobem, jak odlišit vodiče bez použití nástrojů, je barevné označení vodičů. Žlutozelená barva izolace odpovídá zemnicímu kabelu, modrá nebo světle modrá odpovídá neutrálnímu kabelu a pracovní kabel může být libovolné barvy. Bohužel ne každý dodržuje GOST, stejně jako nezbytné požadavky. Často se stává, že elektřina je připojena buď neoznačenými kabely, nebo není dodrženo značení. Proto této metodě nelze věřit.
Na internetu lze najít mnoho způsobů, jak určit fázi pomocí improvizovaných prostředků – brambory, sklenice kohoutkové vody, kontrolní světlo atd. Tyto metody by se nikdy neměly používat – takové experimenty mohou skončit fatálně nejen pro vás, ale i pro ti kolem tebe!
Samostatně si všimneme kontrolky doporučené i některými elektrikáři, tzn. zásuvka s lampou, ke které jsou připojeny dva vodiče. Použití takového podomácku vyrobeného zařízení je zakázáno Pravidly pro bezpečný provoz elektrických instalací, protože může způsobit vážné poškození a zranění.
Nebezpečné je také použití metod, při kterých se doporučuje připojit elektrickou síť k uzemněným předmětům – potrubí ústředního topení, vodovodní potrubí, plynové potrubí atd. – pokud je na takových předmětech napětí, může být jejich dotyk smrtelný.
Pokud nemáte dostatek nářadí nebo zkušeností s prací s elektřinou, pak neriskujte svůj život a zdraví, ale svěřte zapojování elektrospotřebičů do rukou profesionála.
Jak určit uzemnění
Často v nových domech najdete elektroinstalaci vyrobenou z třížilového kabelu, tzn. má samostatné uzemnění. Při nesprávném zapojení hrozí nebezpečí zkratu a úrazu elektrickým proudem. Proto je pro připojení elektrického zařízení důležité vědět nejen to, kde se nachází fáze, ale také identifikovat nulu a uzemnění.
Je obtížné určit zemnící vodič vzhledem k tomu, že jeho parametry jsou podobné nulovému vodiči.
V elektrických systémech typu TT, které mají individuální zemnící smyčku, můžete najít zemnící kabel pomocí měření multimetrem. Chcete-li to provést, musíte střídavě měřit napětí mezi pracovním vodičem a dalšími dvěma. Větší hodnota odpovídá nule, menší hodnota zemi.
Tato technika nebude fungovat v jiných konfiguracích sítě, proto doporučujeme provést následující kroky:
- Odpojte všechny spotřebiče elektřiny ve zkoumané části okruhu.
- Na panelu určete, kde se nachází duální RCD pro vstup.
- Po pečlivém prozkoumání ochranného zařízení určete umístění nulových a fázových vodičů.
- Deaktivujte tento RCD.
- Po dobu trvání studie opatrně odpojte nulový vodič od proudového chrániče.
- Zapněte ochranné zařízení.
- Tester provádí měření studovaných prvků a postupně připojuje každý z nich k jedné fázi. Nulový vodič je odpojen, takže naměřené hodnoty budou nulové, kombinace fáze-zem bude ukazovat asi 220 V.
- Označte vodiče podle stanovených údajů.
- Znovu připojte nulu k RCD.
Pamatujte: neopatrné nebo nešikovné zacházení s elektřinou může vést k nenapravitelným následkům. Neriskujte svůj život a zdraví – svěřte práci profesionálním elektrikářům se zkušenostmi a potřebnými povoleními.
